Sàn phẳng không dầm là gì? Phân tích toàn diện công nghệ sàn phẳng dầm ẩn

Sàn phẳng dầm chìm (sàn sườn) là giải pháp kết cấu tân tiến kết hợp kỹ thuật chịu lực tối ưu, hiệu quả kinh tế vượt trội và giá trị kiến trúc linh hoạt. Hệ sàn giúp vượt nhịp lớn, giảm chi phí, tạo trần phẳng thẩm mỹ và không gian sử dụng linh hoạt, tự do.

▶️ Nghe podcast để hiểu sâu hơn về công nghệ sàn phẳng chỉ trong vài phút.

👉🏾 Bạn nhấn nút || để tạm dừng, nút tam giác ► play màu đen trên để nghe podcat

1. Ba khái niệm về sàn phẳng và sàn dầm

Trong xây dựng, khái niệm sàn thường bị hiểu sai. Nguyên nhân do nhầm lẫn giữa kiến trúc và kết cấu. Việc phân biệt đúng giúp lựa chọn giải pháp sàn chính xác. Hiệu quả công năng, chi phí và kỹ thuật được đảm bảo.

Sàn phẳng – khái niệm kiến trúc

Sàn phẳng là khái niệm kiến trúc mô tả mặt dưới sàn không lộ dầm. Thuật ngữ này không phản ánh bản chất chịu lực. Mục tiêu chính là tối ưu chiều cao thông thủy. Không gian kiến trúc trở nên linh hoạt hơn. Hệ MEP được bố trí thuận lợi. Sàn phẳng có thể là sàn không dầm. Sàn phẳng cũng có thể là sàn dầm chìm (sàn sườn).

Sàn dầm lồi – hệ kết cấu truyền thống

Sàn dầm lồi là hệ kết cấu sàn truyền thống sử dụng dầm lộ. Bản sàn làm việc cùng dầm chính và dầm phụ. Hệ dầm thường lồi xuống dưới trần. Một số trường hợp dầm lồi lên trên sàn. Tải trọng truyền từ sàn sang dầm. Sau đó truyền xuống cột và móng. Dầm là bộ phận chịu uốn chính. Nguy cơ chọc thủng đầu cột rất thấp.

Sàn dầm chìm – hình thức phẳng, bản chất dầm

Sàn dầm chìm là hệ sàn có hình thức phẳng nhưng kết cấu dầm ẩn. Hệ dầm được giấu trong chiều dày sàn. Dầm bố trí trực giao dạng ô cờ. Lõi rỗng đặt giữa các dầm chìm. Bê tông vùng ít chịu lực được loại bỏ. Trọng lượng bản thân sàn giảm đáng kể. Khả năng vượt nhịp được cải thiện rõ rệt. Tải trọng truyền qua sàn dầm chìm.

Trong kiến trúc hiện đại, yêu cầu không gian mở ngày càng cao. Các hệ sàn dầm lồi bộc lộ nhiều hạn chế. Dầm cao làm giảm chiều cao thông thủy. Việc bố trí hệ kỹ thuật trở nên phức tạp.

Sàn phẳng dầm chìm giải quyết trực tiếp những hạn chế đó. Trần phẳng tạo không gian liền mạch. Kiến trúc sư có nhiều tự do sáng tạo. Chủ đầu tư tối ưu được giá trị khai thác lâu dài.

Đặc điểm nhận diện sàn phẳng dầm chìm:

• Không xuất hiện dầm nhô trên sàn và dưới trần
• Bản sàn làm việc theo hai phương
• Không gian sử dụng linh hoạt
• Phù hợp công trình hiện đại

Giải pháp này đang trở thành xu hướng chủ đạo trong xây dựng.

Xem thêm >> Phân biệt sàn phẳng đặc và sàn phẳng dầm chìm

2. Nguồn gốc và lịch sử phát triển công nghệ sàn phẳng

2.1. Tư duy kiến trúc Dom-Ino của Le Corbusier

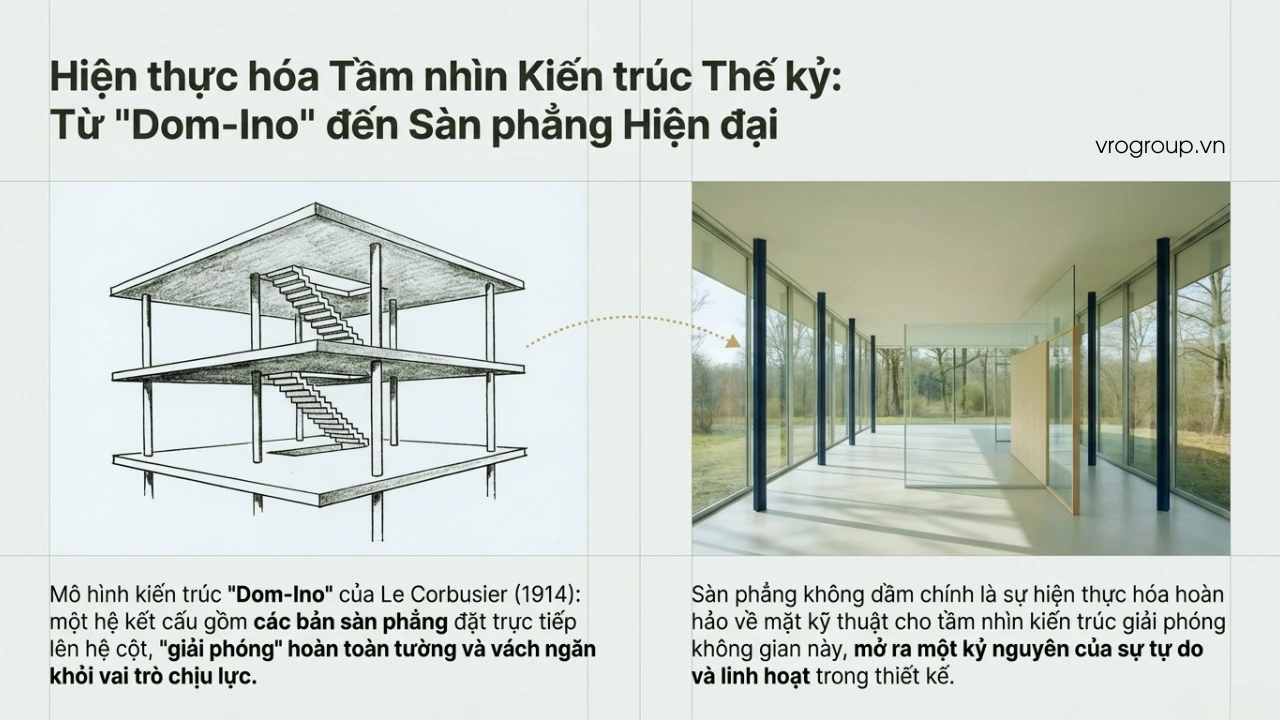

Năm 1914, Le Corbusier đề xuất mô hình Dom-Ino. Mô hình gồm các bản sàn phẳng đặt trên hệ cột. Tường bao không còn chịu lực chính. Không gian kiến trúc trở nên linh hoạt hơn.

Tư duy này phá vỡ kết cấu truyền thống. Công trình không còn phụ thuộc tường chịu lực. Đây là tiền đề quan trọng cho sàn không dầm. Tư duy Dom-Ino ảnh hưởng sâu rộng đến kiến trúc hiện đại.

2.2. Giai đoạn hoàn thiện tại châu Âu

Sau Thế chiến, châu Âu cần xây dựng nhanh. Công nghệ bê tông cốt thép phát triển mạnh. Nhiều nghiên cứu về bản sàn chịu lực được công bố. Hệ sàn phẳng dần được tiêu chuẩn hóa.

Các tiêu chuẩn thiết kế được ban hành. Khả năng vượt nhịp ngày càng lớn. Độ an toàn được kiểm soát chặt chẽ. Công nghệ này nhanh chóng lan rộng.

2.3. Quá trình phát triển tại Việt Nam

Việt Nam tiếp cận công nghệ từ các dự án lớn. Ban đầu chủ yếu là chung cư cao tầng. Sau đó mở rộng sang khách sạn, trung tâm thương mại. Gần đây xuất hiện nhiều giải pháp nội địa hóa.

Các hệ sàn lõi rỗng (voided slab) được ứng dụng ngày càng nhiều. Chi phí đầu tư được kiểm soát tốt hơn. Đội ngũ thiết kế trong nước ngày càng chủ động. Công nghệ dần phổ biến ở nhiều phân khúc.

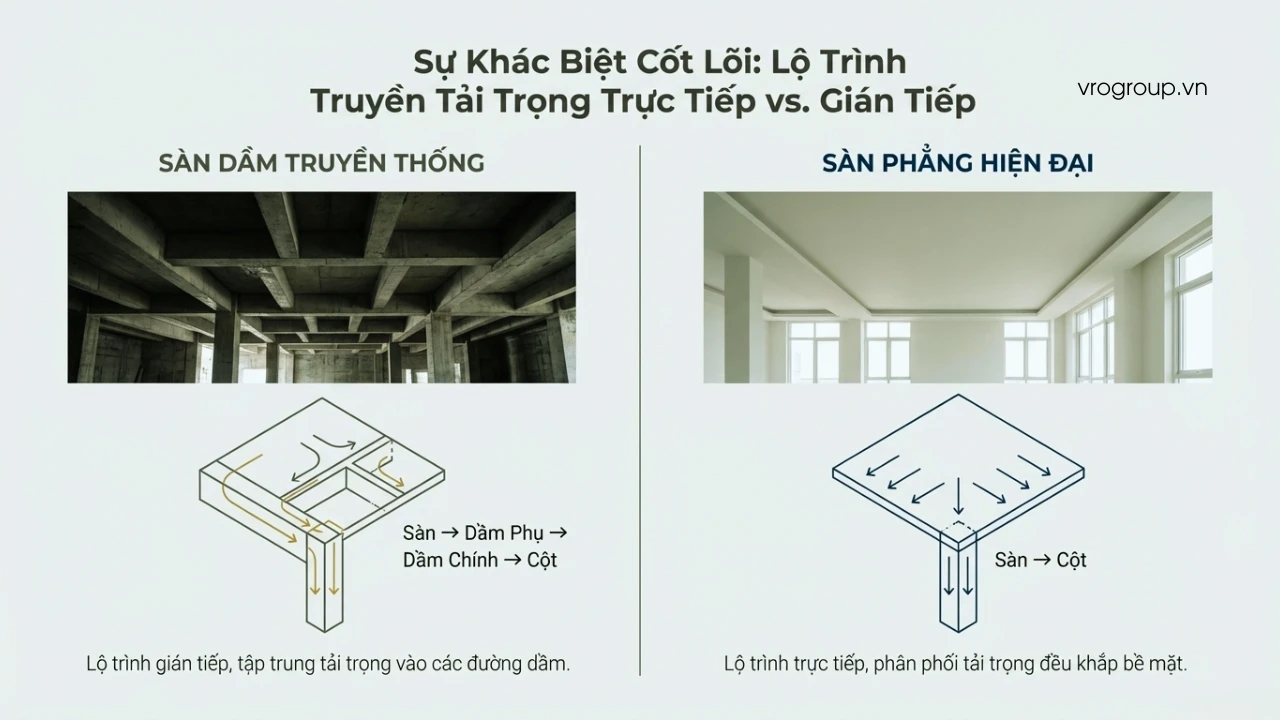

3. Cơ chế chịu lực của sàn phẳng

Cơ chế chịu lực là yếu tố cốt lõi. Bản sàn phẳng (flat slab / flat plate) hoạt động như một tấm chịu uốn. Tải trọng phân bố đều trên toàn diện tích. Lực truyền trực tiếp xuống hệ cột.

Khác với sàn dầm, lực không tập trung theo tuyến. Sàn làm việc theo hai phương vuông góc. Khả năng phân tán tải trọng rất tốt. Điều này tạo nên sự ổn định tổng thể.

3.1. Truyền lực trực tiếp từ sàn xuống cột

Bản sàn tiếp xúc trực tiếp với đầu cột. Ứng suất tập trung tại vùng liên kết. Thiết kế phải kiểm soát hiện tượng chọc thủng sàn, vị trí trên đầu cột (punching shear). Đây là yêu cầu bắt buộc trong tính toán.

Việc bố trí cột hợp lý rất quan trọng. Khoảng cách cột ảnh hưởng trực tiếp khả năng vượt nhịp. Kết cấu cần đồng bộ từ đầu. Thiết kế sai dễ gây rủi ro.

3.2. Bản sàn chịu lực hai phương

Cốt thép được bố trí dạng lưới. Hai phương vuông góc cùng tham gia chịu lực. Sàn chịu uốn và cắt đồng thời. Khả năng làm việc đồng đều hơn.

Độ võng được kiểm soát chặt chẽ. Dao động sàn nằm trong giới hạn cho phép. Điều này đảm bảo cảm giác sử dụng an toàn. Đặc biệt quan trọng với công trình lớn.

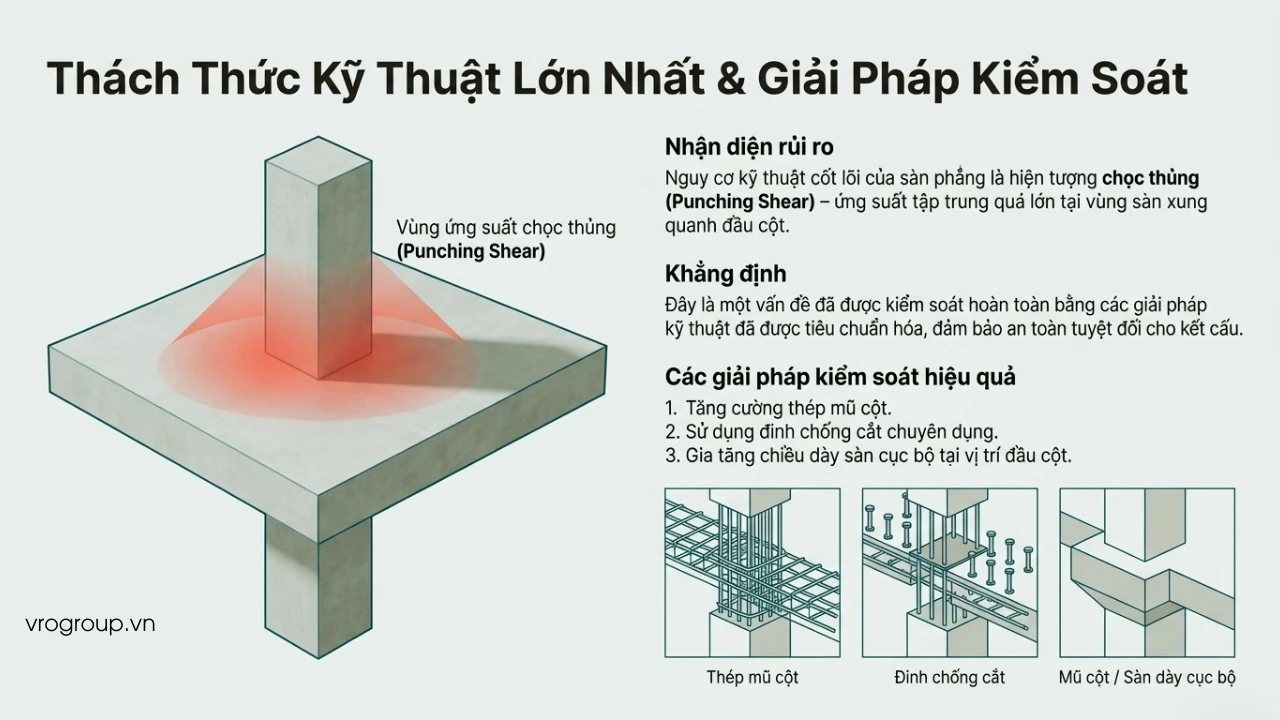

3.3. Vai trò của thép chống chọc thủng cột

Chọc thủng (punching shear) là dạng phá hoại nguy hiểm. Hiện tượng xảy ra đột ngột. Vùng đầu cột chịu ứng suất lớn. Cần biện pháp tăng cường phù hợp.

Các giải pháp thường dùng gồm:

• Tăng cường thép mũ cột
• Đinh chống cắt chuyên dụng
• Gia tăng chiều dày sàn cục bộ

Giải pháp đúng giúp kết cấu làm việc an toàn.

Xem chi tiết tại: chọc thủng cột (punching shear) sàn.

Bảng so sánh sàn phẳng và sàn dầm truyền thống

Tiêu chí	Sàn phẳng	Sàn dầm
Hệ dầm	Không có	Có dầm
Chiều cao tầng	Tối ưu	Bị giảm
Trần	Phẳng	Gồ ghề
Thi công	Nhanh	Phức tạp
M&E	Thuận lợi	Khó bố trí

Xem thêm >> Kết cấu sàn phẳng, Cơ chế chịu lực sàn phẳng

4. Cấu tạo sàn phẳng hiện đại

Cấu tạo quyết định hiệu quả sử dụng. Hệ sàn hiện đại gồm nhiều lớp chức năng. Mỗi lớp đảm nhiệm vai trò riêng. Sự kết hợp tạo nên kết cấu tối ưu.

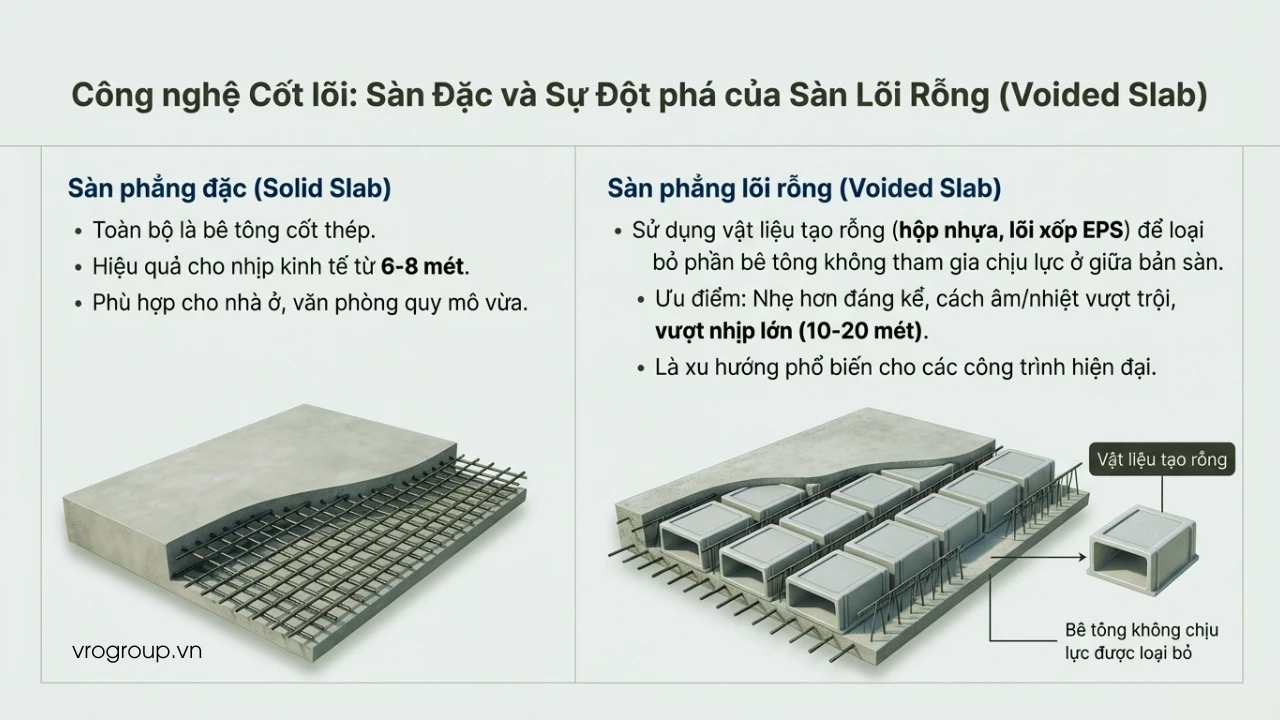

4.1. Vật liệu tạo rỗng trong sàn phẳng

Vật liệu rỗng giúp giảm bê tông. Phần không chịu lực được loại bỏ. Trọng lượng bản sàn giảm đáng kể. Hiệu quả kinh tế được cải thiện.

Hộp nhựa tạo rỗng:

• Đặt giữa hai lớp cốt thép
• Không tham gia chịu lực
• Tạo khoang rỗng ổn định

Lõi xốp EPS:

• Trọng lượng rất nhẹ
• Khả năng cách nhiệt tốt
• Thi công đơn giản

Sàn lõi rỗng là xu hướng phổ biến hiện nay.

Tham khảo thêm: sàn lõi rỗng (voided slab).

4.2. Hệ dầm ô cờ ẩn

Một số hệ dùng dầm chìm trong chiều dày sàn. Dầm nằm trong chiều dày sàn. Không ảnh hưởng thẩm mỹ trần. Khả năng vượt nhịp được cải thiện.

4.3. Hai lớp bê tông và cốt thép hai phương

Lớp bê tông trên chịu nén. Lớp dưới chịu kéo. Cốt thép bố trí đều theo hai phương. Kết cấu làm việc ổn định lâu dài.

4.4. Khung thép không gian 3D

Khung thép giữ lõi rỗng đúng vị trí. Hệ khung tạo liên kết không gian. Giúp ổn định khi đổ bê tông. Chất lượng thi công được đảm bảo.

Bảng cấu tạo kỹ thuật cơ bản

Thành phần	Chức năng chính
Bê tông trên	Chịu nén
Cốt thép trên	Phân bố lực
Lõi rỗng	Giảm trọng lượng
Cốt thép dưới	Chịu kéo
Thép chống cắt	Chống chọc thủng cột (punching shear)

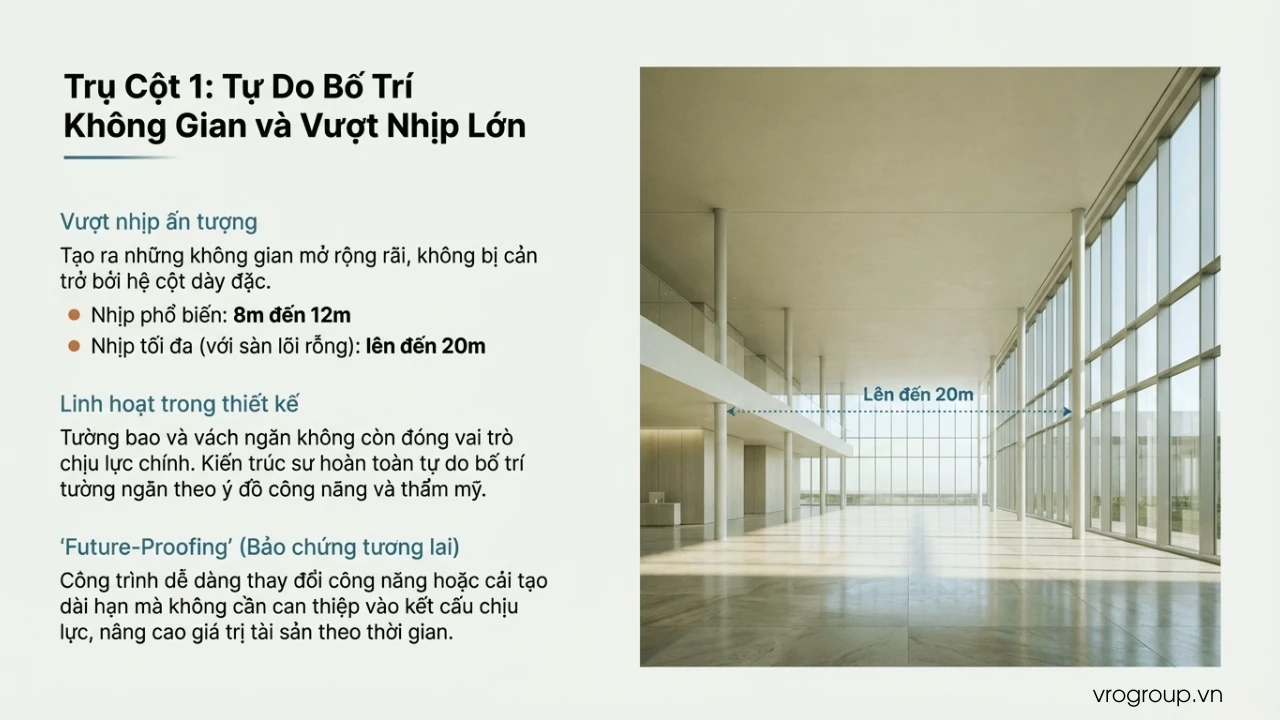

5. Khả năng vượt nhịp và giới hạn kỹ thuật

Khả năng vượt nhịp là ưu điểm lớn. Nhịp phổ biến từ 8 đến 12 mét. Một số hệ đạt tới 18 hoặc 20 mét. Điều này phụ thuộc thiết kế.

Các yếu tố ảnh hưởng chính gồm:

• Tải trọng sử dụng
• Chiều dày bản sàn
• Khoảng cách cột
• Hệ cốt thép

Thiết kế cần tuân thủ tiêu chuẩn. Dao động và độ võng phải kiểm soát. An toàn sử dụng là yêu cầu bắt buộc.

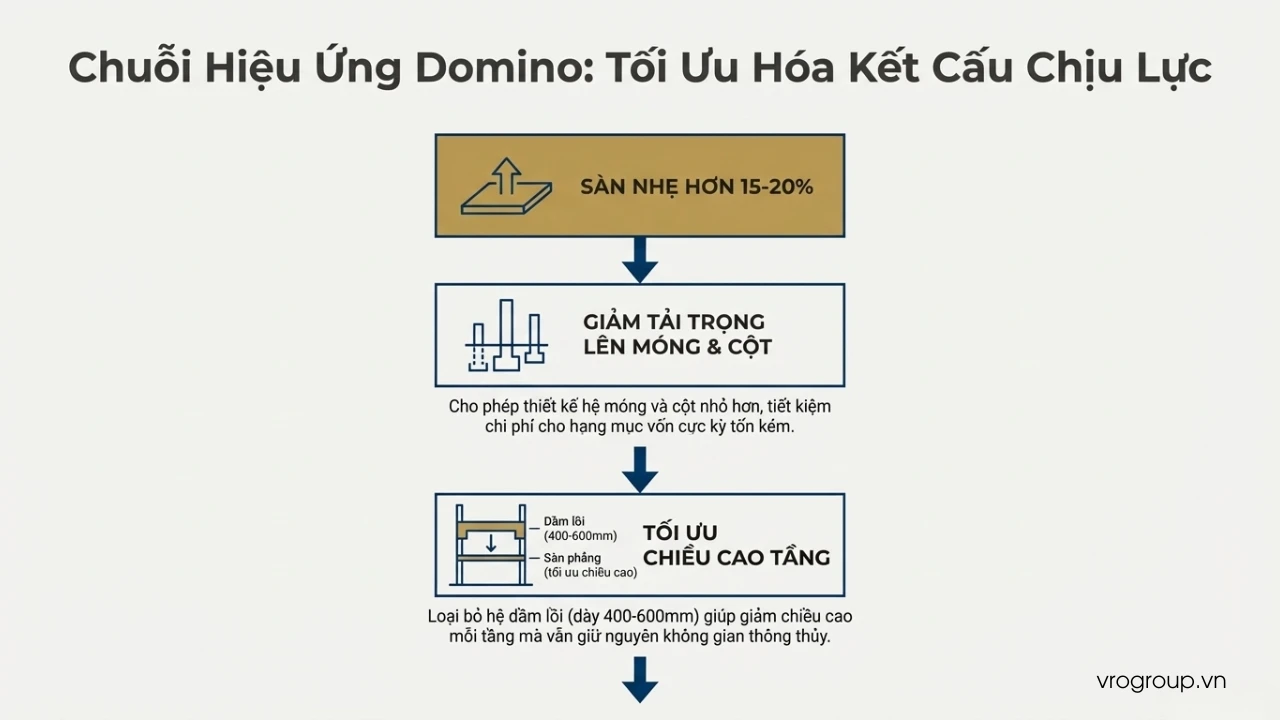

6. Hiệu quả kinh tế của sàn phẳng – Hiệu ứng Domino

Hiệu quả kinh tế thể hiện rõ rệt. Lợi ích không chỉ ở bản sàn. Tác động lan tỏa toàn bộ công trình. Đây gọi là hiệu ứng Domino.

6.1. Tiết kiệm vật liệu và cốp pha

• Giảm khối lượng bê tông
• Không cần cốp pha dầm
• Giảm nhân công lắp dựng

6.2. Rút ngắn tiến độ thi công

• Chu kỳ sàn lặp lại nhanh
• Ít công đoạn phức tạp
• Giảm thời gian hoàn thiện

6.3. Giảm chi phí móng và cột

• Trọng lượng công trình giảm
• Tải truyền xuống móng nhỏ hơn
• Tiết diện móng được tối ưu

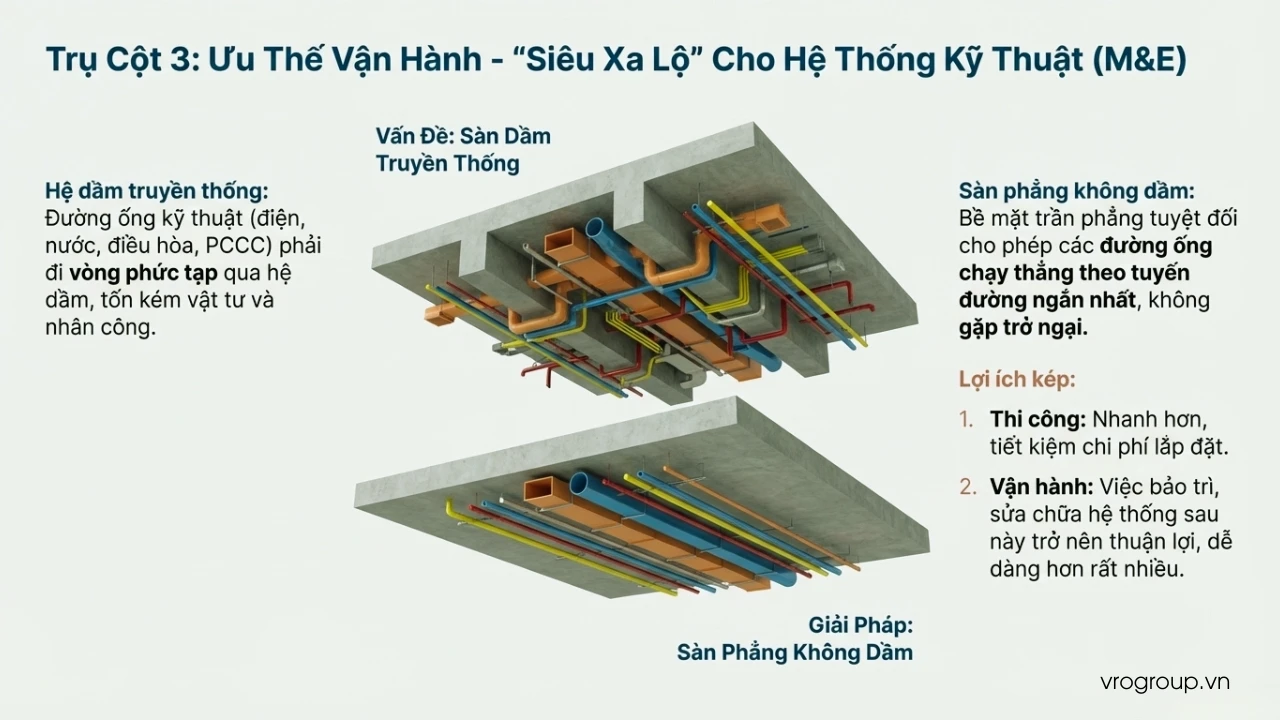

6.4. Tối ưu M&E và hoàn thiện

• Trần phẳng dễ bố trí kỹ thuật
• Giảm chi phí trần giả
• Bảo trì hệ thống thuận lợi

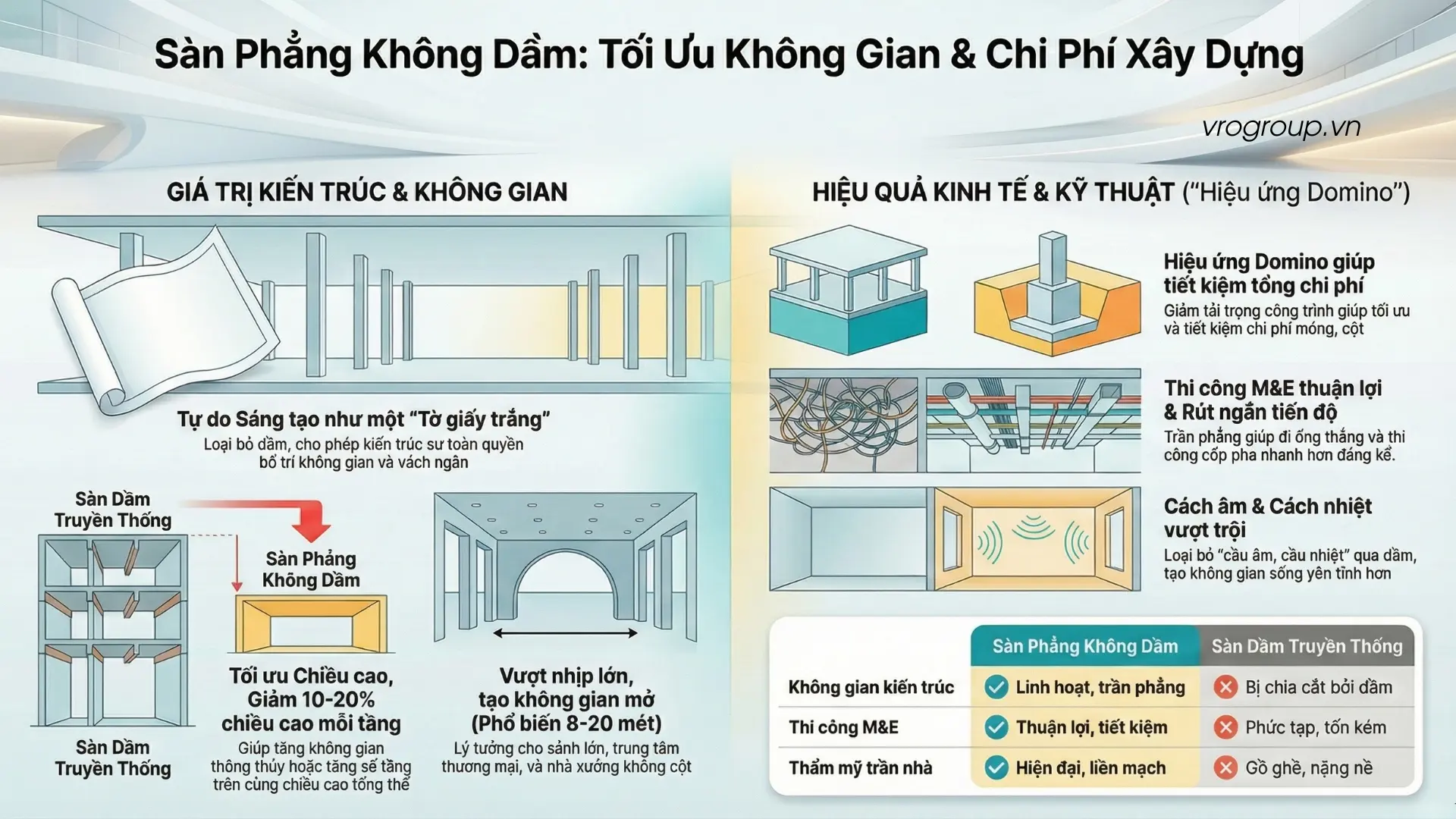

7. Ưu điểm kỹ thuật và kiến trúc của sàn phẳng

Giải pháp này mang lại lợi ích tổng hợp. Kỹ thuật và kiến trúc cùng được cải thiện. Phù hợp nhiều loại công trình.

Ưu điểm nổi bật

Tự do bố trí tường và không gian:

• Bản sàn làm việc hai phương cho phép bố trí tường linh hoạt.
• Vách ngăn không phụ thuộc vào vị trí dầm.
• Không gian dễ thay đổi theo nhu cầu sử dụng.
• Phù hợp công trình đa công năng và cải tạo dài hạn.

Trần phẳng, giá trị thẩm mỹ cao

• Không xuất hiện dầm nổi dưới trần.
• Hình khối kiến trúc gọn gàng và hiện đại.
• Giảm khối lượng trần giả và hoàn thiện phụ trợ.
• Không gian nội thất trở nên liền mạch và cao ráo.

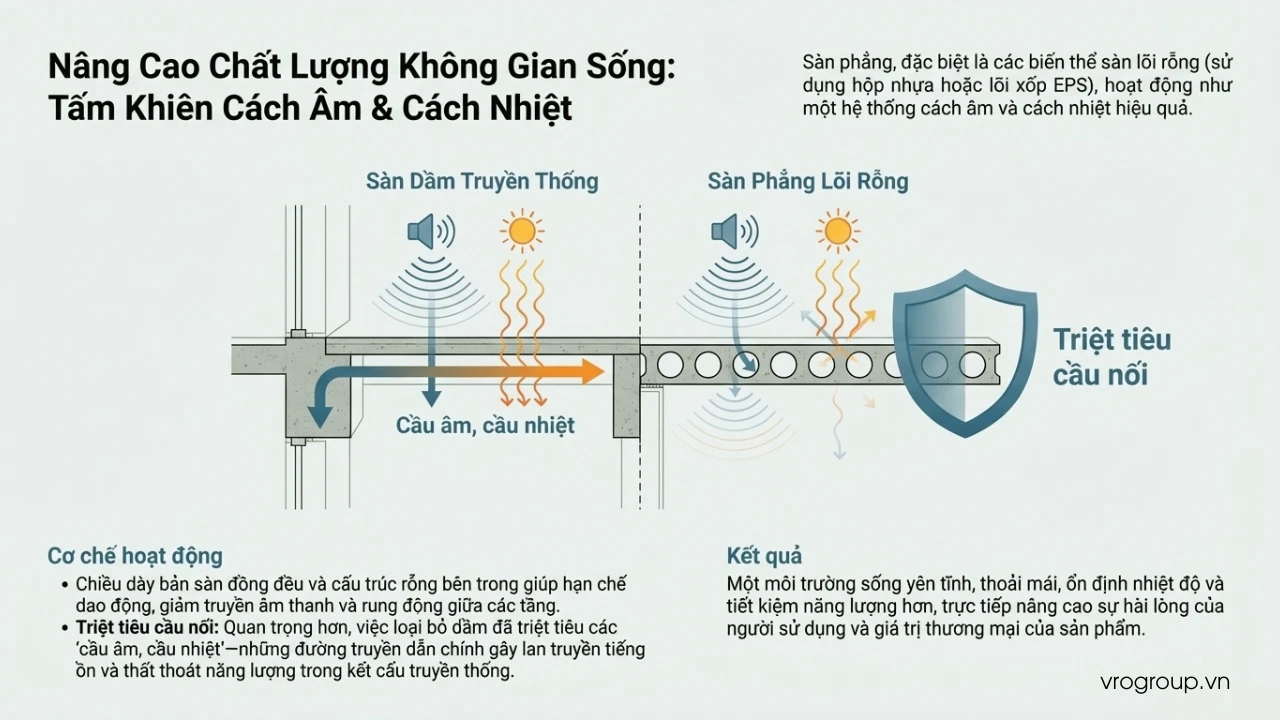

Cách âm và cách nhiệt hiệu quả

• Chiều dày bản sàn đồng đều giúp giảm truyền âm.
• Kết cấu đặc hoặc lõi rỗng hạn chế dao động.
• Không có dầm nổi làm cầu âm, cầu nhiệt.
• Chất lượng không gian sử dụng được cải thiện rõ rệt.

Linh hoạt cải tạo và nâng cấp công năng

• Hệ sàn cho phép thay đổi công năng dễ dàng.
• Dễ bố trí lại hệ thống kỹ thuật M&E.
• Phù hợp xu hướng công trình thích ứng dài hạn.
• Giảm chi phí cải tạo trong vòng đời sử dụng.

Những ưu điểm này tạo lợi thế dài hạn.

Nhược điểm và lưu ý kỹ thuật

• Thiết kế yêu cầu nghiêm ngặt tính toán chọc thủng sàn.
• Cần kiểm soát độ võng dài hạn của bản sàn.
• Thi công đòi hỏi tay nghề và giám sát kỹ thuật cao.
• Khó sửa chữa kết cấu nếu bố trí thép không hợp lý.
• Không phù hợp tải trọng rất lớn nếu không tăng cường.

Các hạn chế trên có thể khắc phục bằng thiết kế đúng chuẩn.

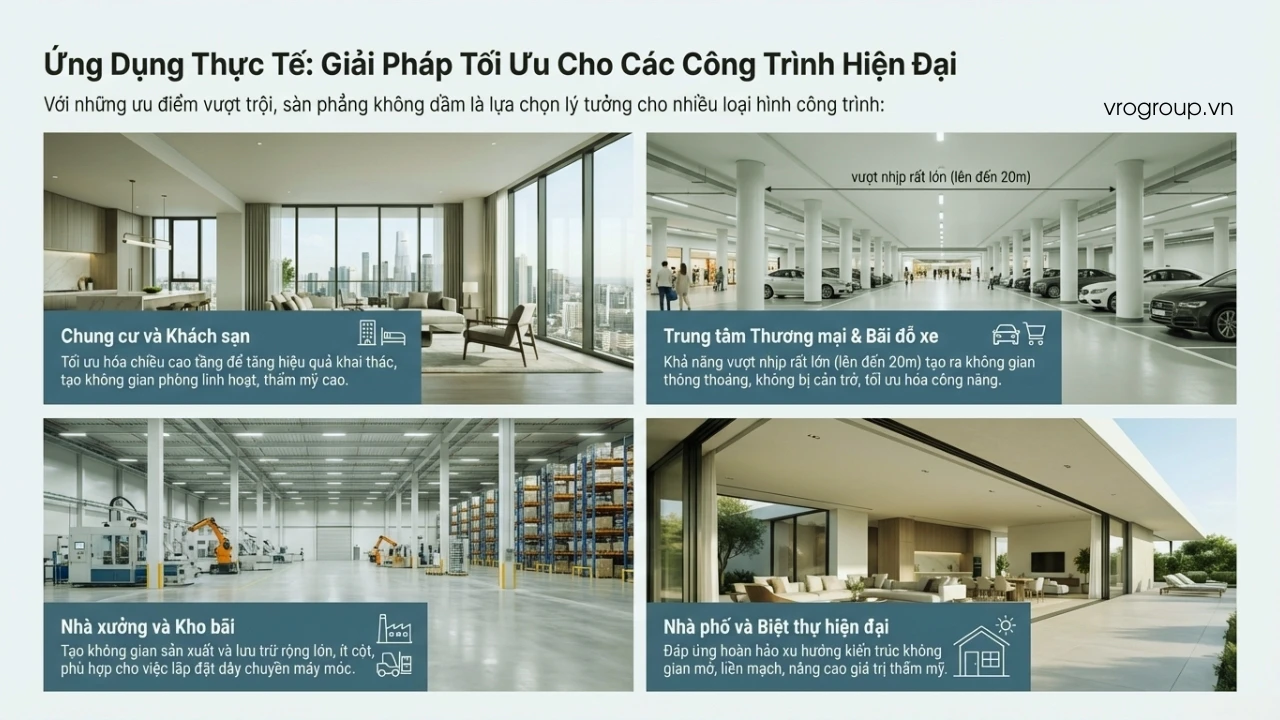

8. Ứng dụng thực tế của sàn phẳng

Sàn phẳng (flat slab / flat plate) được sử dụng rộng rải trong xây dựng.

Chung cư và khách sạn

• Không gian phòng linh hoạt
• Tối ưu chiều cao tầng
• Hiệu quả đầu tư cao

Trung tâm thương mại, bãi đỗ xe

• Không gian mở, ít cột
• Chịu tải trọng lớn
• Thi công nhanh, khai thác sớm

Nhà xưởng và kho bãi

• Nhịp lớn, ít cột
• Sàn chịu tải ổn định
• Phù hợp dây chuyền sản xuất

Nhà phố và biệt thự

• Không gian mở hiện đại
• Dễ bố trí nội thất
• Thuận lợi cải tạo

9. Khi nào nên và không nên sử dụng sàn phẳng

Nên sử dụng khi:

• Công trình cần không gian linh hoạt
• Yêu cầu tiến độ nhanh
• Ưu tiên thẩm mỹ

Cần cân nhắc khi:

• Quy mô công trình rất nhỏ
• Đội ngũ thiếu kinh nghiệm
• Thiết kế không kiểm soát chọc thủng cột (punching shear)

Xem chi tiết tại: so sánh sàn phẳng và sàn dầm.

10. Câu hỏi thường gặp về sàn phẳng

Dưới đây là một số Hỏi – Đáp thường gặp vè sàn phẳng.

Sàn phẳng có an toàn không?

Nếu thiết kế đúng chuẩn, kết cấu rất an toàn. Vấn đề chính nằm ở kiểm soát chọc thủng cột (punching shear).

Sàn phẳng có phù hợp nhà dân không?

Giải pháp phù hợp nhà phố và biệt thự. Cần đơn vị thiết kế có kinh nghiệm.

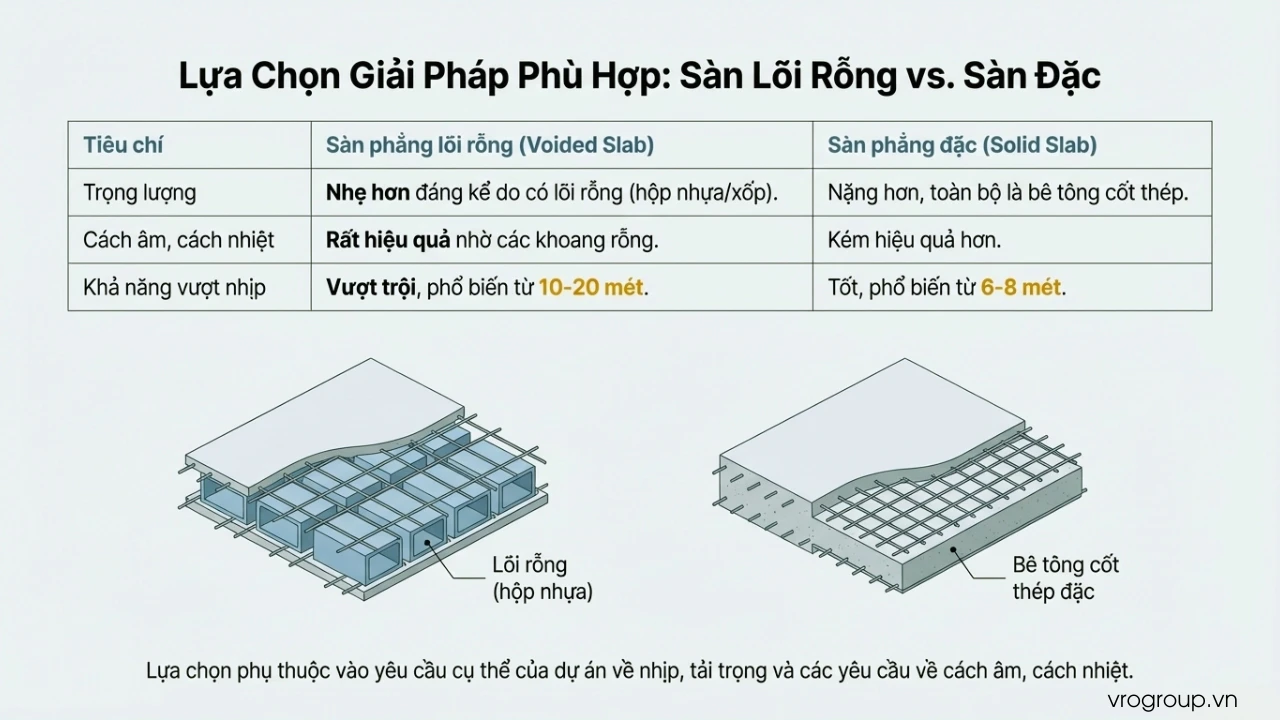

Sàn lõi rỗng khác gì sàn đặc?

Sàn lõi rỗng nhẹ hơn. Khả năng cách âm và cách nhiệt tốt hơn.

Chi phí sàn phẳng có cao hơn không?

Chi phí vật liệu có thể cao hơn. Tuy nhiên tổng chi phí công trình thường thấp hơn.

Có cần trần giả khi dùng sàn phẳng?

Trong nhiều trường hợp không cần. Trần phẳng có thể hoàn thiện trực tiếp, không cần tô trát.

Tuổi thọ sàn phẳng bao lâu?

Tuổi thọ tương đương kết cấu bê tông truyền thống. Điều kiện thi công quyết định độ bền.

11. Kết luận: Sàn phẳng – giải pháp kết cấu ưu việt

Sàn phẳng là xu hướng tất yếu trong xây dựng hiện đại. Giải pháp này tối ưu kỹ thuật và kinh tế. Không gian kiến trúc được nâng cao. Khi thiết kế đúng chuẩn, hiệu quả mang lại rất bền vững.

---

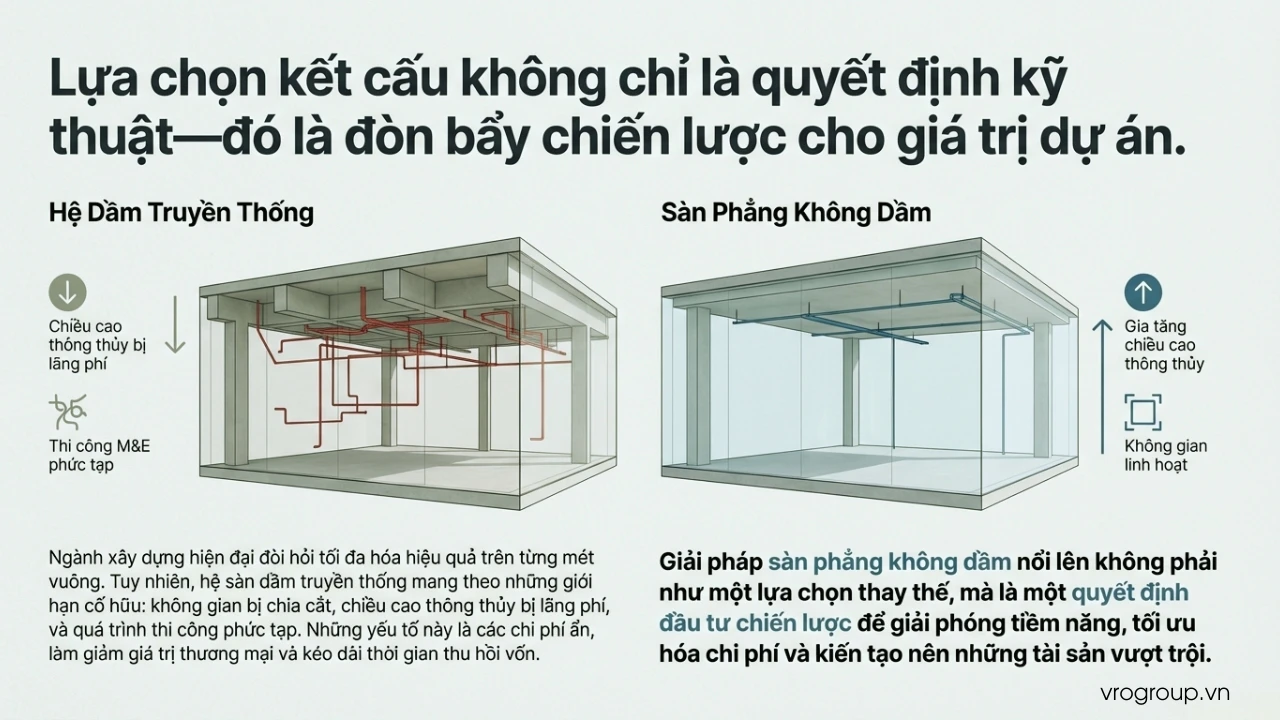

 BẢNG KỸ THUẬT SO SÁNH KẾT CẤU SÀN

Bảng 1. So sánh sàn phẳng và sàn dầm truyền thống

Tiêu chí	Sàn phẳng (flat slab / flat plate)	Sàn dầm truyền thống
Cơ chế chịu lực	Bản hai phương, truyền trực tiếp xuống cột	Dầm chịu lực chính, sàn phụ
Chiều cao tầng	Giảm 10–20%	Lớn do dầm nổi
Không gian kiến trúc	Linh hoạt, trần phẳng	Bị chia cắt bởi dầm
Thi công M&E	Thuận lợi	Khó bố trí
Nguy cơ kỹ thuật	Chọc thủng cột	Võng dầm

Bảng 2. Phạm vi vượt nhịp tham khảo

Loại sàn phẳng	Nhịp kinh tế	Điều kiện áp dụng
Bản đặc	6–8 m	Nhà ở, văn phòng
Có dầm chìm	8–12 m	Khách sạn, chung cư
Lõi rỗng	10–20 m	Bãi xe, trung tâm thương mại

---

 BOX CHUYÊN GIA

Trong thực hành kết cấu hiện đại, sàn phẳng được xem là giải pháp tối ưu tổng thể.
Không chỉ giảm vật liệu, hệ sàn còn thay đổi cách tổ chức không gian.
Hiệu quả kinh tế đến từ chuỗi tác động liên hoàn, không từ riêng bản sàn.

 KẾT LUẬN CHUYÊN SÂU

Sàn phẳng không chỉ là giải pháp kết cấu.
Đây là tư duy tổ chức không gian hiện đại.
Khi được thiết kế đúng, hệ sàn mang lại giá trị dài hạn cho công trình.
